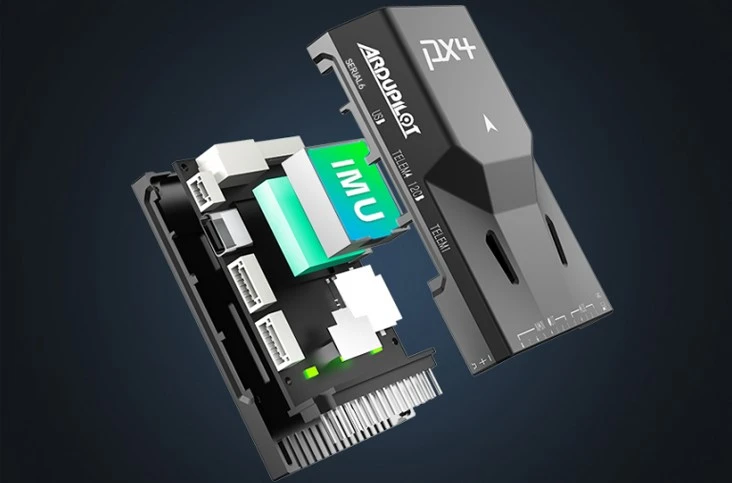

تم تجهيز نظام التحكم الآلي في الطيران ZK-N7 بمعالج النقطة العائمة الدقيقة -H7 المزدوج H7، ووحدات IMU المزدوجة وأجهزة قياس المغناطيسية المزدوجة مع التحكم في درجة حرارة IMU الزائدة، وهيكل داخلي لامتصاص الصدمات-، ومقاومات تسخين مدمجة- لضمان حفاظ وحدات IMU لوحدة التحكم في الطيران على درجة حرارة ثابتة حتى في البيئات ذات درجات الحرارة المنخفضة-، مما يمنح الطائرة موثوقية عالية. تتوافق وحدة التحكم في الطيران ZK-N7 أيضًا مع الأنظمة البيئية مفتوحة المصدر -Ardupilot وPX4، مما يتيح توسيع التطبيقات الغنية وتوفير حل مستقر وشامل على مستوى النظام-للطائرات بدون طيار والمركبات غير المأهولة والسفن وعشاق الروبوتات الذكية ومستكشفي تطبيقات الصناعة.
يمكن إقران نظام التحكم التلقائي في الطيران ZK-N7 مع منتجات RTK وPPK لتحقيق تحديد المواقع على مستوى السنتيمتر-، والتكيف مع بيئات المجال المغناطيسي المعقدة، ودعم تحديد اتجاه GPS، والقضاء على المشكلات الناجمة عن تداخل البوصلة المغناطيسية. ويستخدم على نطاق واسع في المسح والتطبيقات الزراعية.
يمكن أن يكون نظام التحكم التلقائي في الطيران ZK-N7 متوافقًا مع مجموعة غنية من الواجهات ومجموعات الوصلات، بالإضافة إلى الكاميرات ذات المحورين المختلفة والكبسولات الضوئية- الكهربائية. ومن خلال الجمع بين البرامج الثابتة والبرامج عالية الأداء- بما في ذلك PX4 وArduPilot وQGroundControl وMission Planner، فإنه يدعم نطاقًا أوسع من سيناريوهات التطبيقات، مما يوفر للمطورين نظامًا أساسيًا كاملاً للتطوير وحلولًا قوية على مستوى النظام-.
معلمات المنتجات
| الأداء العام | |
| النماذج المدعومة |
الجناح الثابت-/الدوار 3-8/المروحية/VTOL/مركبة بدون طيار/مركبة سطحية بدون طيار، وما إلى ذلك. |
| جهد تشغيل الطاقة | 4.5V ~5.5V |
| جهد إدخال USB | 5 V (+0.25 V) |
| جهد الإدخال المؤازر | 0~10V |
| أجهزة الاستشعار | |
| مقياس التسارع/الجيروسكوب | BMI088/ICM20689 |
| بارومتر | MS5611 |
| البوصلة الإلكترونية | IST8310 |
| مواصفات الأجهزة | |

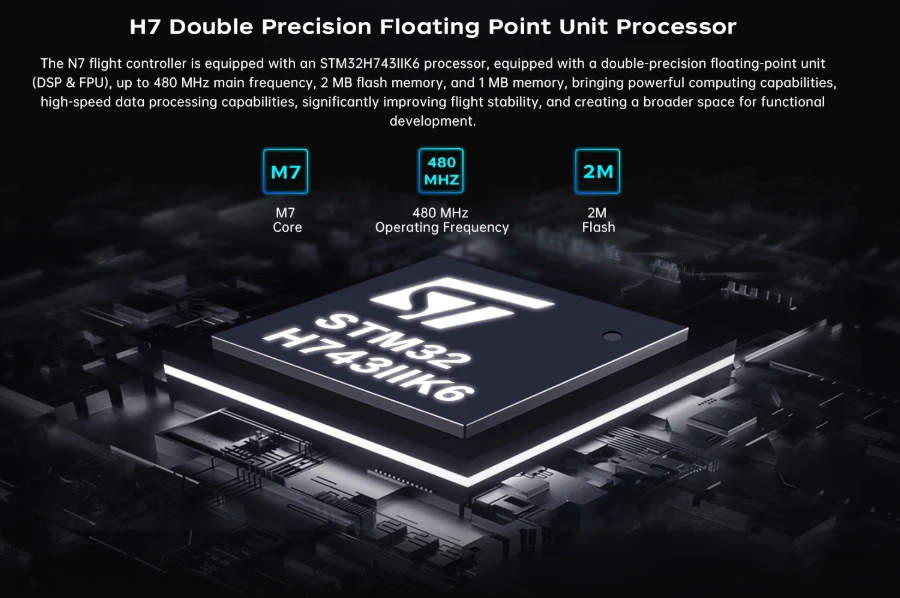

| المعالج الرئيسي | STM32H743IIK6 (32-بت Arm R Cortex-M7، 480 ميجا هرتز، ذاكرة 2 ميجا بايت، ذاكرة وصول عشوائي 1 ميجا بايت) |
|
المعالج المشترك-. |
STM32F103 (32 بت Arm Cortex-M3، 72 ميجا هرتز، 20 كيلو بايت SRAM) |

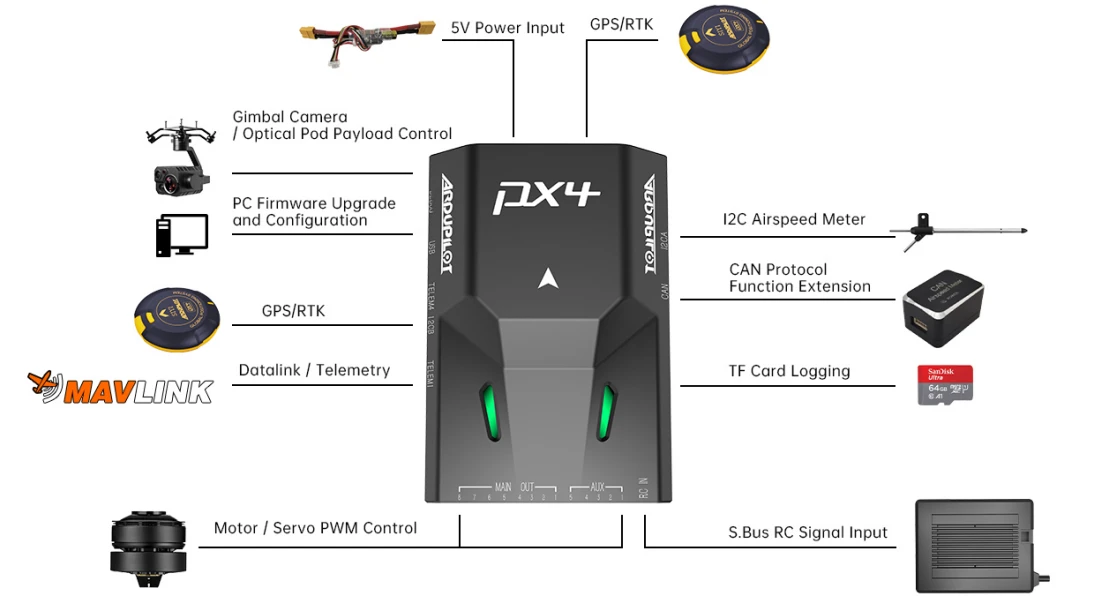

مخطط توجيهي للاتصال
ملاحظات: الرسم التخطيطي يوضح الاستخدام النموذجي فقط، وحدة التحكم في الطيران N7 تدعم توسيع التطبيقات الأكثر قوة والأكثر ثراءً، مرحبًا بكم في الانضمام إلينا للاستكشاف معًا!
أي مجموعة تختار؟
مجموعة التحكم في الطيران N7
اختر المجموعة التي تناسبك.
N7 الطيار الآلي الأساسي كومبو
الطيار الآلي N7
وحدة الطاقة
N7 الطيار الآلي GPS كومبو
الطيار الآلي N7
وحدة الطاقة
وحدة نظام تحديد المواقع
أجزاء الطيار الآلي الاختيارية
01
وحدة الطاقة
02
وحدة نظام تحديد المواقع M9N
03
وحدة F9P RTK
04
MS5525 مقياس السرعة الجوية
القدرة التنافسية للمنتجات
قارن بين الطيارين الآليين مفتوح المصدر
| نموذج |
ZK-N7
|
برتقالي + مكعب
|
سيواف بيكس هوك V6X
|
هوليبرو بيكسهوك 6 سي
|
| منتجات |
 |
 |
 |
 |
|
المعالج الرئيسي
|
STM32H743IIK6
M7 DP-FPU
480 ميجا هرتز
|
STM32H757
M7 DP-FPU
400 ميجا هرتز
|
STM32H753
M7 DP-FPU
480 ميجا هرتز
|
STM32H743
M7 DP-FPU
480 ميجا هرتز
|
|
المعالج المشترك-.
|
STM32F103
|
STM32F100
|
STM32F103
|
STM32F103
|
|
أبعاد
|
47*68*19 ملم
57 g
-20 - 65 درجة
|
31*44.3*94.5 ملم
73 g
-10 - 55 درجة
|
45.0*90.0*29.2 ملم
99 g
-20 ~ 85 درجة
|
84.8*44*12.4 ملم
93 g
-20 ~ 85 درجة
|
|
I2C
|
3 | 2 | / | 1 |
|
فتحة بطاقة TF
|
1 | 1 | 1 | / |
|
بروتوكول
|
بي اكس 4، اردوبايلوت
|
PX4، اردوبايلوت، هيونوس
دو-178C
|
بي اكس 4، اردوبايلوت | بي اكس 4، اردوبايلوت |
|
نوع النموذج
|
جناح ثابت-
فتول,
دوار متعدد-.
المركبات غير المأهولة،
هليكوبتر
USV
|
جناح ثابت-
فتول,
دوار متعدد-.
المركبات غير المأهولة،
هليكوبتر
USV
|
جناح ثابت-
فتول,
دوار متعدد-.
المركبات غير المأهولة،
هليكوبتر
USV
|
جناح ثابت-
فتول,
دوار متعدد-.
المركبات غير المأهولة،
هليكوبتر
USV
|
